Descrição:
Gratis Programa código Arduino para oArduino RGB Bluetooth Function, Esquema Elétrico, Fotos e Vídeos e Descrição de funcionamento e Lista de materiais.
Veja no blogger:
http://sergioarduino.blogspot.com.br/p/led-rgb-arduino-bluetooth-1-esquema.html
http://sergioarduino.blogspot.com.br/
Veja no Youtube:
https://www.youtube.com/watch?v=XPkKCl5JC08&list=PL70c1gJPe5Br2QsPNIj1z3XoAjk9ysnq7
Passo a passo:
1- Fazer a montagem no proto board conforme esquema elétrico;
2- Ligar o módulo bluetooth(JY MCU) e Arduino, veja que o led está piscando;
3- No Smartphone ligar o Bluetooth e entrar no aplicativo: Led RGB Arduino Bluetooth e pressionar o botão Connect;
4- Observe que o led do módulo bluetooth(JY MCU) estava piscando e quando está conectado para de piscar e fica aceso direto;
5- Os dispositivos estão conetctados via bluetooth - led do bluetooth está aceso direto.
6- Neste momento todos os botões do aplicativo funcionam e enviam dados ao módulo bluetooth e ao Arduino.
O aplicativo: Led RGB Arduino Bluetooth instalado no smartphone controla remotamente o Arduino(via bluetooth), com até e canais PWM como exemplo Arduino pinos 9, 10 e 11.
O que é RGB?
RGB é a sigla do sistema de cores formado pelas iniciais das cores em inglês Red, Green e Blue, que significa em português, respectivamente, Vermelho, Verde e Azul.

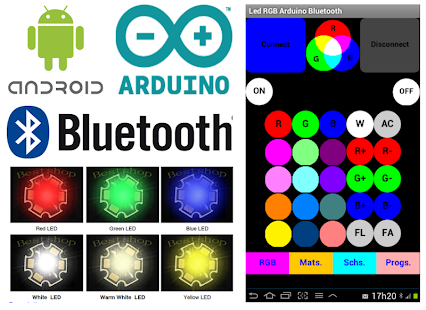

Como funciona o aplicativo - Arduino RGB Bluetooth Function?
O aplicativo Arduino RGB Bluetooth Function instalado no Smartphone com Android comunica com o bluetooth que está conectado à serial(mySerial) pinos 2 e 3 do Arduino que por sua vez recebe estes dados e faz o comando através dos pinos PWM onde é feito a dimerização (0 a 255) ou funções específicas do led RGB que está ligado como exemplo nos pinos Arduino 9, 10 e 11, conforme segue abaixo:
- Botão ON: Liga o sistema acendendo o led na cor branco;
- Botão OFF: DESLIGA/RESET; Este botão desliga o led e reseta o sistema colocando todos ajustes das variáveis no modo default;
obs1.: Quando qualquer botão de função(CA, FL, FA) for pressionado ele executará a função em modo contínuo até que o botão OFF seja pressionado e então o programa executa até ao final do ciclo e interrompe a execução da função determinada;
obs2.: SE VOCÊ DESEJAR INTERROMPER A EXECUÇÃO DA FUNÇÃO IMEDIATAMENTE ENTÃO PRESSIONE O BOTÃO RESET DO ARDUINO;
- Botões R, G, B: Acendimento do led com as cores primárias: Vermelho, Verde E Azul respectivamente;
- Botão W: Acendimento do led na cor Branco;
- Botões Cores pré definidas: Estes botões quando precionados definem a cor do led, mantendo a cor selecionada até que outro botão seja pressionado;
- Botões de funções pré definidas:
- AC: Automatic Change: Mudança automática de cores;
- FL: Flash: Função Flash o led fica piscando rapidamente alternando as cores;
- FA: Fader: Função Fader o led aumenta e diminui sua intensidade gradualmente alternando as cores;
ATENÇÃO:
obs1.: Quando qualquer botão de função(CA, FL, FA) for pressionado ele executará a função em modo contínuo até que o botão OFF seja pressionado e então o programa executa até ao final do ciclo e interrompe a execução da função determinada;
obs2.: SE VOCÊ DESEJAR INTERROMPER A EXECUÇÃO DA FUNÇÃO IMEDIATAMENTE ENTÃO PRESSIONE O BOTÃO RESET DO ARDUINO;
-Botões(R+, R-, G+, G-, B+ E B-): Definições das cores(16 milhões de cores) e dimerização manual por toque no botão; Através destes botões podemos ajustar e definir cores manualmente incrementando e decrementando as cores RGB ou dimerização controlando sua intensidade(o ajuste é feito através de toques no botão);
